在工业控制、便携设备、智能家居等场景中，“需要远距离传输” 与 “设备安装空间有限” 常常是一对矛盾 —— 普通中功率模块尺寸过大难以集成，小尺寸模块又满足不了远传需求。今天要推荐的AC500IL 小功率无线数传模块，正是安传物联针对这一痛点打造的 “平衡型” 工业级方案：500mW 中功率保障 3km + 传输距离，紧凑尺寸适配狭小安装空间，再加上低功耗、多接口、高稳定等特性，完美解决 “小空间 + 远传输” 的双重需求。
一、AC500IL 核心优势：六大亮点，兼顾 “小尺寸” 与 “强性能”
作为一款工业级透明传输模块，AC500IL 的核心竞争力在于 “体积小但能力全”，每一项优势都精准匹配 “需集成、要远传” 的场景需求：
1. 中功率远传：3km + 距离，小模块也有强信号
别看 AC500IL 尺寸紧凑，传输能力却不逊于常规中功率模块：
- 传输距离超 3km：开阔无干扰环境下可达 4.5km，轻松覆盖厂区内设备互联、户外小型监测点（如便携气象站、分户抄表）的远距离数据交互；
- 500mW 中功率可调：发射功率最高 27dBm，分 7 级可调（默认最大），近距用低功率省能耗，远距开高功率保信号，适配不同传输距离需求；

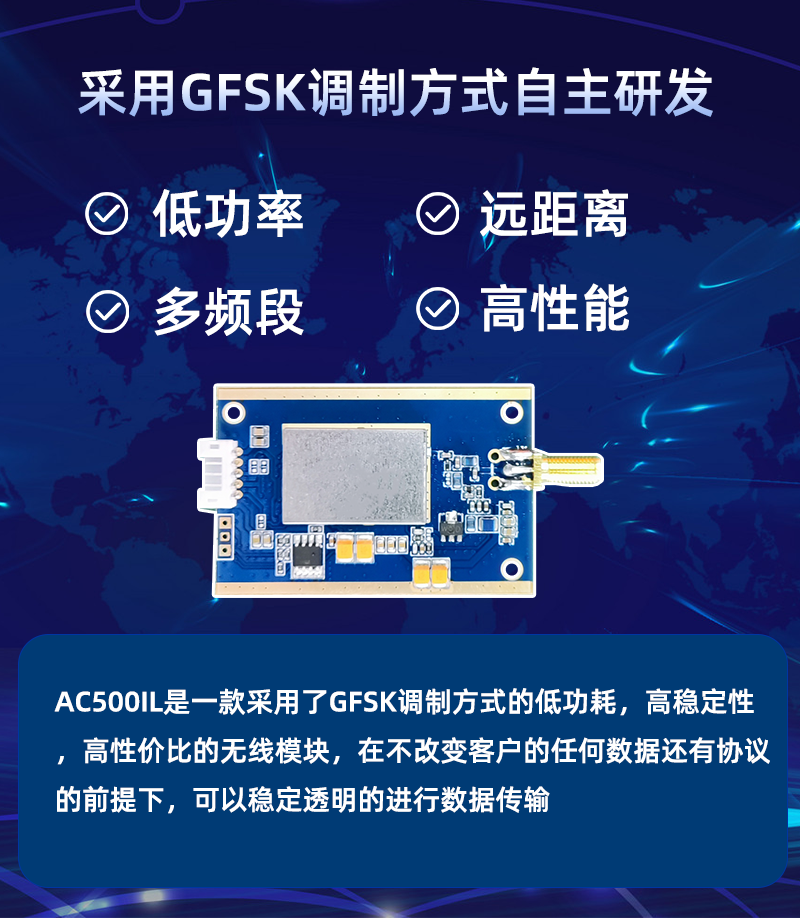

- -121dBm 高灵敏度：搭配 GFSK 调制技术，即使在信号较弱的复杂环境（如车间角落、楼宇间），也能精准捕捉数据，减少无线丢包；半双工通讯自动完成收发转换，无需手动控制，降低开发难度。
2. 紧凑尺寸设计：小空间轻松集成，适配多类设备
AC500IL 的 “小尺寸” 是核心亮点之一，尤其适合安装空间有限的设备：

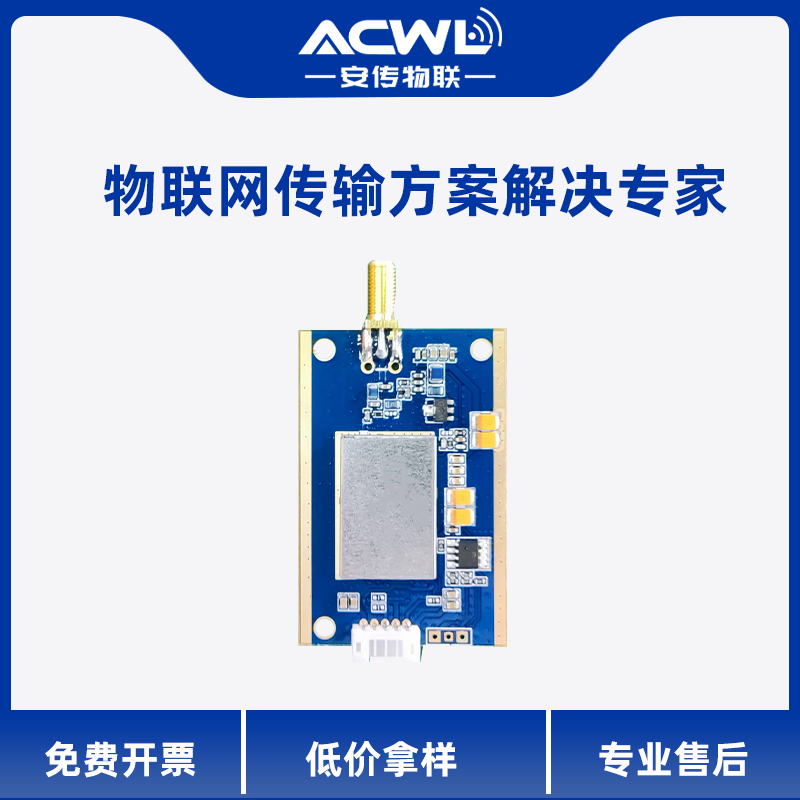

- 小巧体型易嵌入：尺寸参数贴合紧凑设计需求（长度仅约 59mm，关键安装位间距最小 3.3mm），可轻松集成到无线吊秤、便携医疗仪器、智能家居控制器等 “空间敏感型” 设备中，无需为模块单独预留过大空间；
- 清晰引脚定义：仅 5 个引脚（VCC、GND、TXD、RXD、SET），功能明确且布局合理，接线时无需复杂焊接，新手也能快速上手（SET 脚为休眠控制，需定制休眠功能时启用）。
3. 工业级可靠性：耐高低温、防死机，恶劣环境不罢工
工业场景对设备 “稳定性” 的要求不分尺寸，AC500IL 从硬件到软件全面防护：
- 宽温耐造：工作温度覆盖 – 40℃~+80℃，高温车间、严寒户外、矿井井下等极端环境均能稳定运行，适配工业与户外多场景；
- 防死机与反接保护：软件内置多重检测机制，杜绝 “死机不工作” 风险；硬件自带方向电压保护电路（需注意：长期反接仍可能损坏，安装时需确认正负极）；
- 状态可视化：上电时红灯闪烁两下表示正常，持续 “闪两下停一下” 则提示模块故障，收发数据时分别有红 / 蓝灯闪烁，工作状态一目了然，故障排查更高效。
4. 灵活适配能力：多接口 + 高速率，对接不同设备无压力
不同设备的接口类型、数据速率需求差异大，AC500IL 通过 “多接口 + 高串口速率” 设计实现广泛适配：
- 三接口自由选：支持 TTL/RS232/RS485 三种串口，可通过模块背面芯片判断（有 485 芯片为 485 接口、有 232 芯片为 RS232 接口、无芯片为 TTL 接口），无需额外改硬件；
- 115.2kbps 高速串口：串口速率覆盖 1200bps~115200bps，空中速率同步可调，既能满足低速低功耗场景（如抄表），也能应对高速大数据传输（如 LED 屏图文、工业设备实时数据）；
- 32 个可选信道：远超常规模块的信道数量，通过上位机软件可灵活切换，轻松避开同频干扰，同一区域内多套设备可同时工作不冲突。
5. 低功耗休眠：按需节能，延长便携设备续航
针对电池供电的便携设备（如手持终端、便携监测仪），AC500IL 的休眠功能大幅降低能耗：
- 休眠电流 < 5uA（需定制）：无需传输数据时可进入休眠模式，功耗骤降，搭配 “即时唤醒” 特性，需要工作时能快速响应，不影响数据传输时效性；
- 接收 / 发射低功耗：接收电流≤30mA，发射电流≤500mA（27dBm 功率下），相比同类中功率模块，在保障传输距离的同时，进一步控制能耗。
6. 透明传输 + 免调试：即插即用，降低开发与部署成本
对多数用户而言，“快速对接现有设备” 是核心需求，AC500IL 的设计恰好贴合：

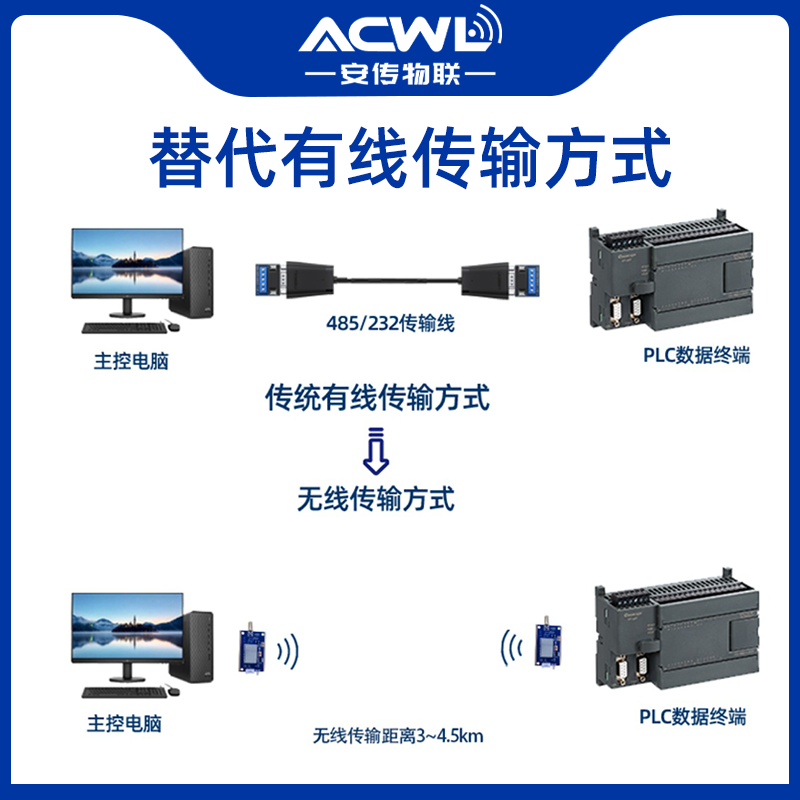

- 透明传输特性：不改变客户原有数据和协议，直接完成无线传输，无需额外开发协议转换功能，对接 PLC、单片机、传感器等现有设备时效率更高；
- 生产免调试：出厂即符合工业级标准，批量采购后无需逐一校准参数，开箱即可集成到设备中，大幅缩短项目周期；
- FIFO 缓存优化：内置 FIFO 存储缓存区，收到数据后先缓存，满 60 字节打包发送（未满则超时溢出发送），优化大数据量传输的线性，减少数据滞后问题。
二、AC500IL 典型应用场景：小尺寸适配 + 强性能支撑，覆盖 10 + 领域
凭借 “小尺寸、中远传、低功耗” 的组合优势，AC500IL 尤其适合 “需集成到设备内部” 且 “需要远距离数据交互” 的场景，以下为核心应用分类：
1. 工业小型设备与控制：紧凑空间下的远传需求
工业场景中，许多设备（如衡器、传感器）安装空间有限，却需要与远处控制台通信，AC500IL 正好适配：
- 电子衡器 / 无线吊秤：模块体积小，可嵌入秤体内部，3km + 传输距离能覆盖仓库内秤体与管理终端的通信，无需布线；
- 老化设备检测：集成到小型老化测试仪器中，将测试数据无线传输至远处监控屏，避免测试区域布线杂乱；
- 工业传感器节点：小型温湿度、压力传感器可集成 AC500IL，实现厂区内分散传感器的数据远传，无需为模块单独预留安装空间。
2. 便携医疗与智能设备：低功耗 + 小尺寸，适配移动场景
医疗便携设备、智能终端对 “体积” 和 “续航” 要求极高，AC500IL 的特性完美匹配：
- 便携医疗仪器：如手持监护仪、便携分析仪，模块小尺寸不增加设备体积，低功耗延长电池续航，3km 传输距离可将数据实时传至护士站；
- 婴儿监护设备：集成到婴儿监护仪中，小巧体型不影响设备便携性，稳定传输心率、体温等数据，家长 / 医护人员可远程查看；
- 智能教学设备：如无线答题器、便携实验仪器，模块集成后不占用设备过多空间，无线传输可覆盖教室至讲台的距离。
3. 智能家居与商业控制：小空间集成，简化布线
智能家居、商业便携设备需要 “隐藏式” 或 “紧凑式” 安装，AC500IL 的尺寸优势凸显：
- 智能家居控制器：嵌入灯光开关、窗帘控制器等小型设备中，3km + 距离可覆盖大户型住宅，实现全屋无线控制，无需重新布线；
- 无线点菜系统 / 表决器：集成到餐厅点菜机、会议表决器中，小尺寸不影响设备握持感，稳定传输数据至后台终端；
- LED 屏无线控制：小型 LED 广告屏（如桌面屏、橱窗屏）可集成模块，无线传输图文数据，避免布线破坏装修。
4. 户外小型监测：低功耗 + 远传，适配分散点位
户外分散的小型监测设备（如分户抄表、小型气象站），既需要远传数据，又受限于安装空间和供电，AC500IL 可满足需求：
- 水电煤气抄表：集成到分户抄表设备中，小尺寸适配表具内部空间，3km + 距离可覆盖抄表终端至各住户的距离，低功耗延长电池寿命；
- 小型气象 / 环境监测：嵌入户外小型气象站（如温湿度、PM2.5 监测仪），紧凑设计不占用过多安装空间，远传数据至中心平台；
- 物流资产定位：集成到物流包裹、小型货物的定位标签中，小尺寸不增加货物体积，低功耗保障标签续航，远传定位数据至管理系统。
二、实用小贴士：让 AC500IL 发挥最佳性能
- 接线关键注意事项：
- TTL 接口电平为 3.3V，若客户设备为 5V 电平，需额外增加电平转换电路，避免模块损坏；
- RS485 接口建议在 A、B 线上各加 4.7K~10K 的上拉 / 下拉电阻，A、B 线之间加 120Ω 平衡电阻，提升通信稳定性；
- 无论哪种接口，均需确保模块 GND 与设备 GND 共地，避免信号干扰。
- 参数配置核心原则：
- 两个模块通信需满足 “信道 + 空中速率一致”，若启用用户 ID，需确保 ID 相同（ID 设为 65536 时为广播模式，可向所有同信道模块发送数据）；
- 串口速率建议≤空中速率，避免数据溢出导致丢失；速率配置过高会降低传输距离，需根据实际距离需求调整。
- 天线选择与安装：
- 天线需选择阻抗 50 欧、驻波比 < 1.4 的型号（安传物联提供弹簧、胶棒、吸盘天线等方案，空间有限选弹簧天线，远传需求选高增益吸盘天线）；
- 安装时避免天线靠近设备 MCU，正常工作时勿触摸天线，防止干扰信号传输。
三、关于安传物联：工业级无线数传方案专家
AC500IL 来自深圳市安传物联科技有限公司—— 一家专注于无线数传技术的企业，除标准款 AC500IL 外，还可根据客户需求定制工作频段（非 433MHz）、电压规格（如 3.0~3.6V 版本）、休眠功能等参数，提供个性化集成方案。
若您的项目需要 “小尺寸 + 中远传 + 低功耗” 的工业级无线数传模块，欢迎联系
