工业级无线传输新利器！AC100IL 模块，小尺寸大能量

在工业自动化、智能监测、民生服务等领域，无线数据传输模块的稳定性、小巧体积与低功耗往往是项目落地的关键。今天为大家推荐一款专为高效无线通信设计的工业级GFSK模块 ——AC100IL 小功率无线数传模块，它以高稳定性、低功耗、小尺寸的优势，轻松适配多场景需求，为无线数据传输提供可靠解决方案。

一、产品概述：工业级标准，稳定传输无忧

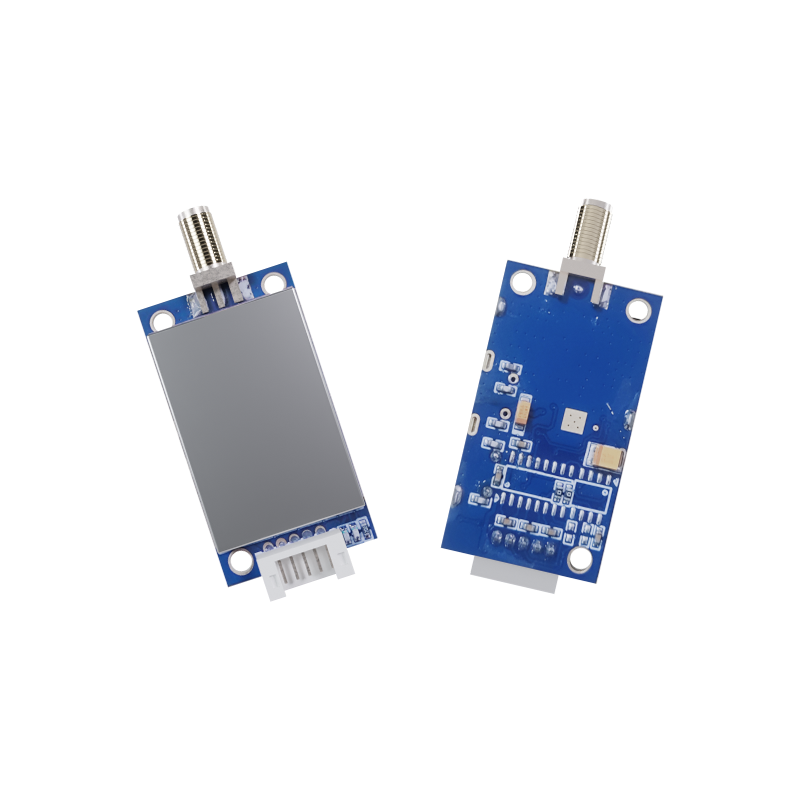

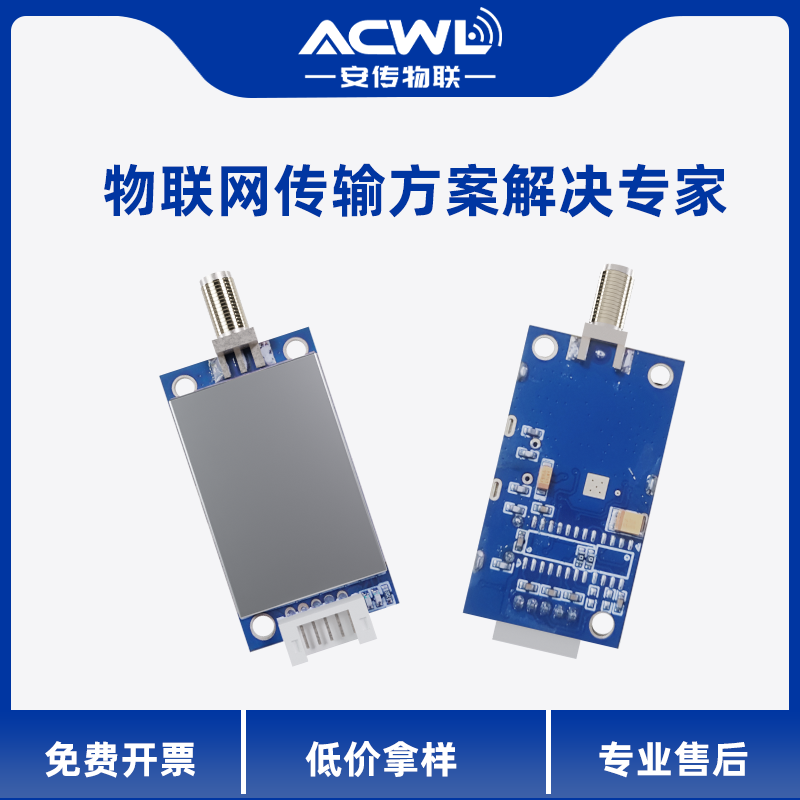

AC100IL 是一款高稳定性、低功耗、高性价比的无线数传模块，采用 GFSK 调制方式，大幅提升无线数据传输的抗干扰能力与稳定性。作为透明传输模块，它无需改变客户原有数据格式与通信协议，即可直接实现无线数据传输，完美兼容现有设备系统。

在稳定性设计上，AC100IL 通过软件层面的多重检测机制，确保模块在任何工况下都不会出现死机或停止工作的情况，完全符合工业级设计标准。相较于普通模块，它还具备尺寸小、灵敏度高（-121dBm）、传输距离远、通讯速率高的特点，且内部可自动完成通讯协议转换与数据收发控制，简化用户开发流程。用户可通过配套上位机软件，灵活配置串行速率、工作信道、发射功率等核心参数，适配不同应用场景。

二、核心特点：小模块，大优势

1. 功率灵活可调，兼顾成本与性能
   标准发射功率 100mW，支持 7 级功率调节（4dBm-20dBm），既能满足中短距离传输需求，又可通过降低功率减少能耗；低成本设计搭配高可靠性，性价比优势显著。
2. 高效调制与自动通讯
   采用 GFSK 调制方式，支持半双工通讯，空中收 / 发转换、连接与控制均自动完成，无需人工干预，降低操作复杂度。
3. 频段灵活，适配多场景
   默认工作频段为 433MHz，其他频段可根据用户需求定制，满足不同地区、不同行业的频率使用规范。
4. 出色的传输与节能表现

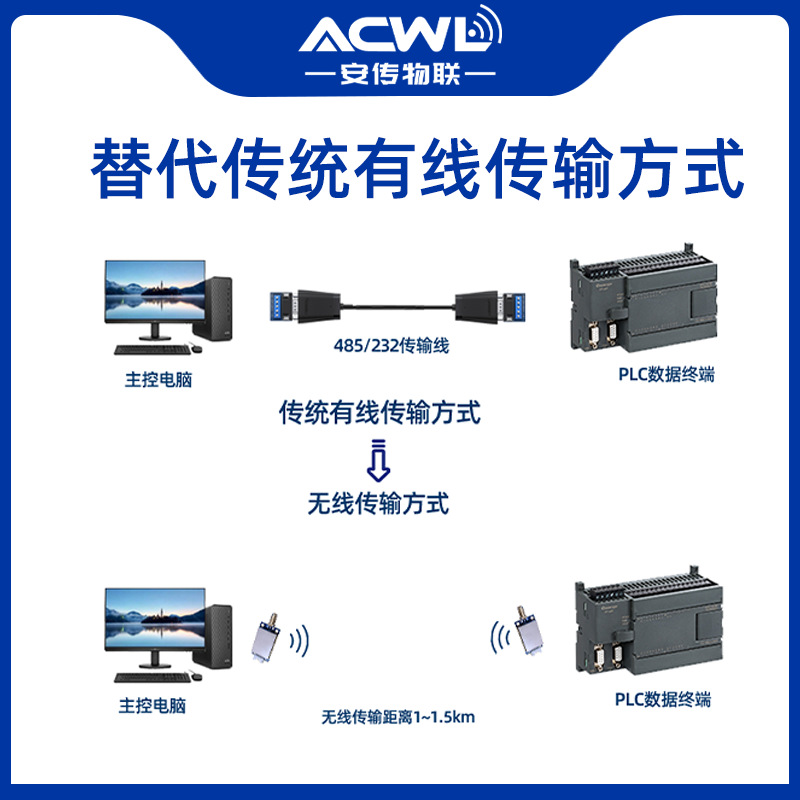

   接收灵敏度高达 – 121dBm，开阔无干扰环境下传输距离可达 1.5Km 以上；发射工作电流≤100mA，接收电流≤30mA，休眠电流 < 5uA（需定制），有效延长设备续航。
5. 多信道与高速率，适配大数据传输
   标准配置 32 个信道，支持灵活扩展，满足多设备同时通信需求；通讯速率覆盖 1.2kbps-115.2kbps，可通过软件自由配置，适配不同数据量传输场景。
6. 宽压适配，生产便捷
   标准工作电压 4.5V-5.5V，支持 3.3V-3.6V 定制；生产过程免调试，大幅缩短生产周期，降低批量应用成本。

三、应用领域：覆盖多行业，解决实际需求

AC100IL 的兼容性与稳定性使其广泛应用于工业、民生、医疗、教育等多个领域，典型应用场景包括：

• 民生服务领域：无线排队设备、酒店电子门锁、生物识别门禁管理系统、家庭电器与灯光智能控制、无线点菜系统、LED 屏无线传输与控制。
• 医疗与教育领域：医疗仪器仪表自动化控制、婴儿监护、医病房呼叫系统、智能教学设备、无线会议表决与打分系统。
• 工业监测领域：水 / 电 / 煤气 / 暖气自动抄表收费系统、无功补偿及电网监测、工业设备数据无线传输、工业环境监测、视频监控云台控制、门禁考勤读卡器。
• 特殊场景领域：气象 / 油井 / 水利设备信息采集、自然环境检测、矿井下人员考勤定位与瓦斯检测报警、重要资产 / 人员区域定位、物流供应链管理、风力发电路灯控制、太阳能光伏逆变器数据监控。
• 计量检测领域：电子衡器、无线吊秤、车辆监测、老化设备检测、铁路机车远程检测、防盗报警智能卡。

四、硬件细节：管脚与尺寸，适配紧凑安装

（一）管脚定义：清晰规范，接线便捷

AC100IL 管脚功能明确，适配不同设备连接需求，具体定义如下：

（二）模块尺寸：小巧紧凑，节省安装空间

AC100IL 采用小型化设计，关键尺寸参数如下（参考图 5.1）：

• 长度：41.9mm
• 宽度：35.9mm
• 厚度：2.9mm-7.6mm
  小巧体积使其可轻松嵌入空间有限的设备内部，如智能门锁、小型监测终端等，无需额外预留大面积安装位置。

五、应用电路与说明：接线规范，规避风险

（一）三种接口电路：适配不同设备

AC100IL 支持 TTL、RS232、RS485 三种数据接口，典型接线方式如下：

1. TTL 接口：模块 TXD 接用户设备 RXD，模块 RXD 接用户设备 TXD，模块 GND 与用户设备 GND 共地，模块 VCC 接 5V 电源。
2. RS232 接口：模块 TXD 接用户设备 DB9-2 脚（RXD），模块 RXD 接用户设备 DB9-3 脚（TXD），模块 GND 接用户设备 DB9-5 脚（GND），模块 VCC 接 5V 电源。
3. RS485 接口：模块 485-A 接用户设备 485-A，模块 485-B 接用户设备 485-B，模块 GND 与用户设备 GND 共地，模块 VCC 接 5V 电源。

接口识别技巧：模块背面有 485 芯片为 RS485 接口，有 232 芯片为 RS232 接口，无芯片则为 TTL 接口。

（二）接线与使用注意事项

1. TTL 模块需注意电平匹配：模块电平为 3.3V，若用户设备为 5V 电平，需增加电平转换电路，避免模块损坏并保证通信稳定。
2. RS232 接口需交叉接线：模块 TXD 与设备 RXD、模块 RXD 与设备 TXD 需对应连接，不可反接。
3. RS485 接口建议共地：虽为差分信号无需强制共地，但共地可提升抗干扰能力；若通信异常，可在 A、B 线分别增加 4.7K-10K 上拉 / 下拉电阻，并在 A、B 线间加 120Ω 平衡电阻。
4. 模块状态判断：上电后红灯闪烁两下表示正常；若红灯规律闪烁两下后停顿循环，说明模块检测故障，需返厂维修。
5. 反接保护：模块具备方向电压保护，但长时间反接仍会烧坏模块，接线时需确认正负极。

六、参数配置：两种方式，灵活调整

AC100IL 支持上位机软件配置与 AT 命令配置两种方式，用户可根据实际场景选择：

（一）上位机软件配置：可视化操作，简单高效

1. 连接步骤
   • 确认模块接口类型（TTL/RS232/RS485），用对应转换器将电脑串口转为模块匹配电平，按图 9.1 连接模块与电脑。
   • 打开配套上位机软件 “WirelessModuleSetting V1.00.05”，点击 “设置串口参数”，选择串口号（无需设置速率与校验位），点击 “Open” 打开串口。
   • 点击 “扫描电台”，软件自动识别模块，状态栏显示扫描成功后，即可读取或修改模块参数。
2. 可配置参数
   软件支持信道选择、空中速率、串口速率、串口校验位、客户 ID（1-65536）、发射功率（7 级可调）等参数的读写操作，界面功能分区清晰（参考图 9.2），操作直观。

（二）AT 命令配置：通过串口指令，适配嵌入式开发

1. 命令格式
   指令需严格遵循固定格式，避免与数据混淆，格式如下：
   同步头（0XAF,0XAF）+ ID码（0X00,0X00）+ 头（0XAF）+ 命令码（XX=0X80为命令/0X00为响应，YY为功能码）+ 数据长（LEN）+ 数据（XX,YY）+ CRC（CS=前面数据和%0XFF）+ 结束码（0X0D,0X0A）
2. 常用命令
   支持检测电台、读写信道、读写空中速率、读写串口速率、读写 ID、写发射功率等功能，例如 “检测电台” 需发送指令：0XAF,0XAF,0X00,0X00,0XAF,0X80,0X00,0X02,0X00,0X00,0X8F,0X0D,0X0A，模块响应后可获取型号、版本号等信息。

（三）关键参数说明

以上就是本次为大家带来的AC100IL的部分参数信息了，如果想更多的了解这款产品可以咨询我司技术人员
