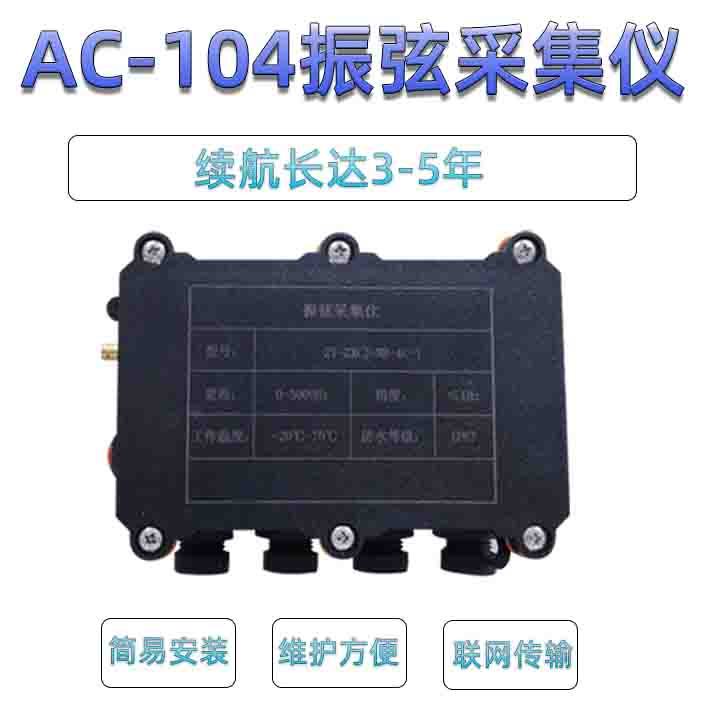

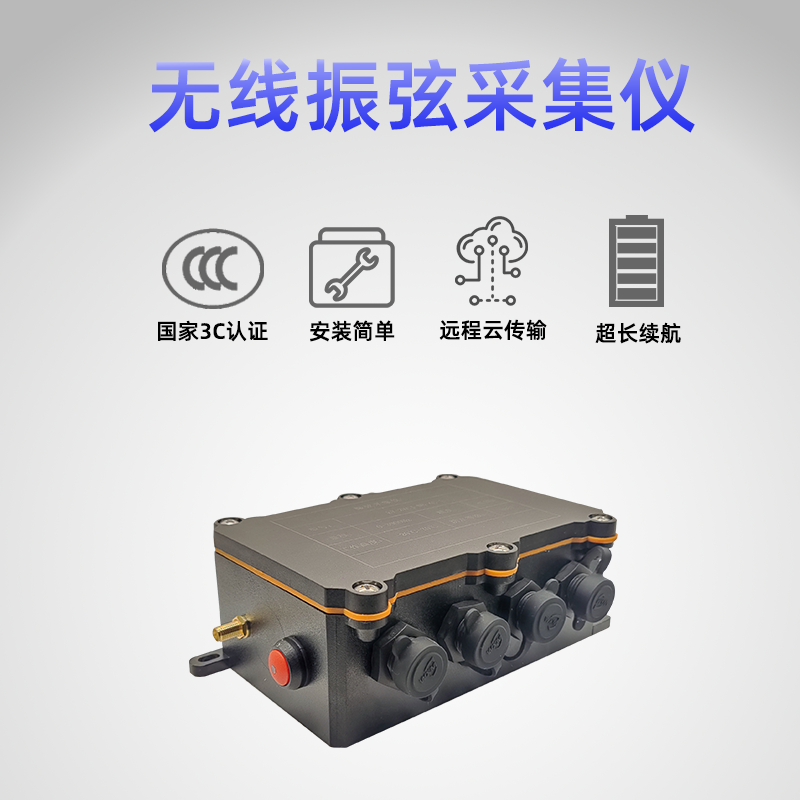

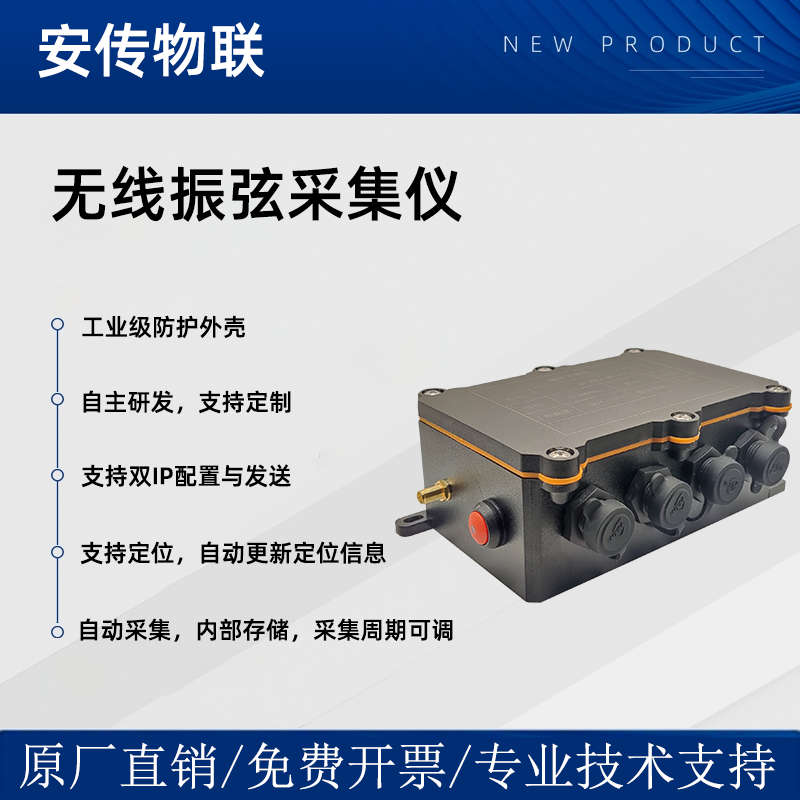

四通道无线振弦采集仪器

安传无线振弦采集仪是一款专门采集振弦信号的采集器。此产品会将埋设在房梁、桥梁、钢塔架等建筑物里面的振弦传感器的变化量和设备的北斗定位信息,通过LoRa或NB-IoT传输技术,上传数据到云服务器,服务器将信息整合分析处理存储显示等操作,让所有工程参数进行可视化数据显示。为基建、办公和智慧城市提供了可靠的数据依据,起到安全监测、危险预警的功能。

产品采用全电子编码,可通过无线远程编码现场、改写现场设备采集周期、并且本地保存上千条历史数据,随时跟踪回顾现场情况。同时其具有温度漂移补偿,传输失败进行保存等功能,产品在外壳上采用密封防水的上、 下盖结构设计,独立底座安装,让安装、调试、维护时更简单方便。可广泛适用于大跨越桥梁,建筑楼,管道,隧洞等多种需要监测的物联网应用场景。


安传四通道振弦采集仪是一款专门采集振弦信号的采集器。此产品会将埋设在房梁、桥梁、钢塔架等建筑物里面的振弦传感器的变化量和设备的北斗定位信息,通过LoRa或NB-IoT传输技术,上传数据到云服务器,服务器将信息整合分析处理存储显示等操作,让所有工程参数进行可视化数据显示。为基建、办公和智慧城市提供了可靠的数据依据,起到安全监测、危险预警的功能。

产品的无线数据传输采用 LoRa和NB-IoT两种方案:

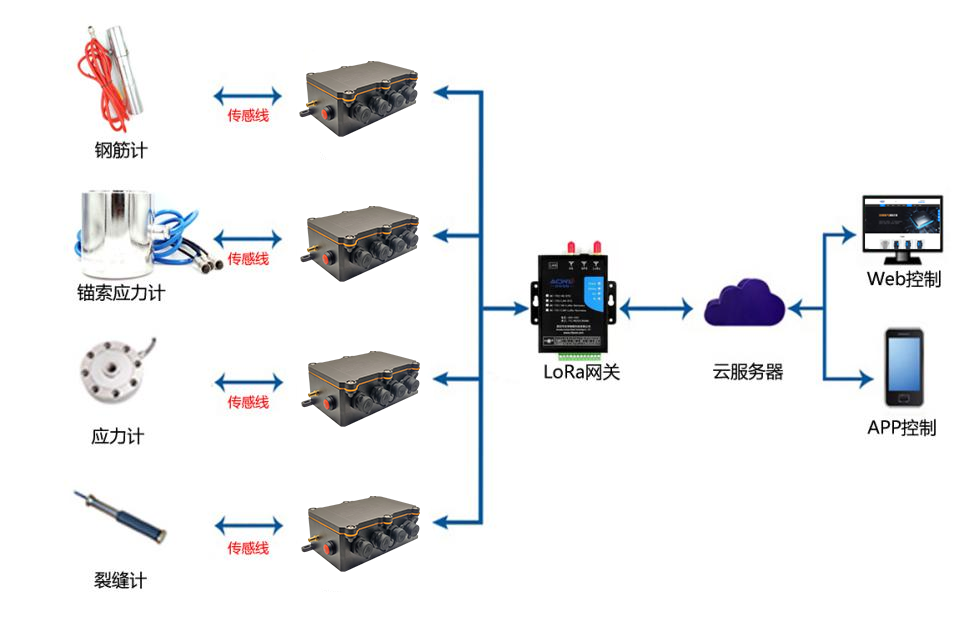

LoRa 方案:基于 Semtech 的低功耗远距离 LoRa 扩频无线数传方案 Sx1262,具备休眠唤醒功能,信号覆盖1km。

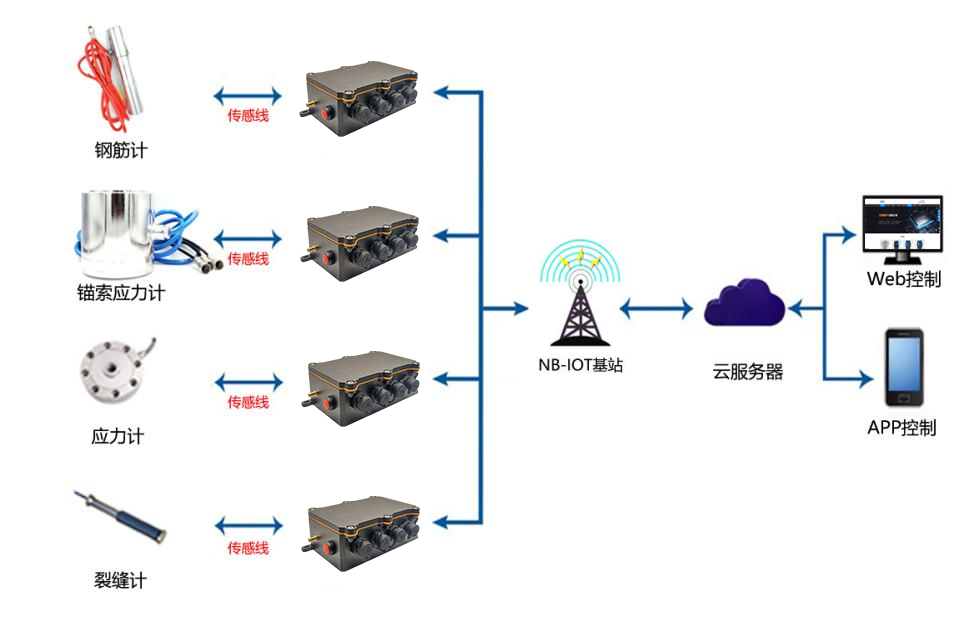

NB-IoT方案:基于 MTK 高性能 NB-IoT 芯片,全网通网络制式,适应三大运营商网络,低功 耗设计,通过 NB 基站,数据直接上传到用户云平台。

安传四通道振弦采集仪器采用全电子编码,可通过无线远程编码现场、改写现场设备采集周期、并且本地保存上千条历史数据,随时跟踪回顾现场情况。同时其具有温度漂移补偿,传输失败进行保存等功能,产品在外壳上采用密封防水的上、 下盖结构设计,独立底座安装,让安装、调试、维护时更简单方便。可广泛适用于大跨越桥梁,建筑楼,管道,隧洞等多种需要监测的物联网应用场景。


规格参数 LoRa方案 NB-IoT方案
通讯频率 433MHz、490MHz 全网通网络制式
通讯距离 开阔地视距 1km 有NB-IoT信号覆盖,无限制
供电方式   内置高性能可以充电铝电池(4.2V)
工作电流 休眠电流:10uA
北斗定位:<45MA
振弦采集数据:<100MA
发送数据时电流:<120mA
休眠电流:20uA
北斗定位:<45MA
振弦采集数据:<100MA
联网时电流:<700mA
上报数据时电流:<300mA
分辨率 0.1HZ
电阻温度 3K
检测周期 可自定义周期,单位分钟,范围从 0~65535
基本功能 定时采集钢筋计/锚索的振弦频率。自动更新定位信息,每天更新一次(24 小时) 支持多路TCP端口发送,可以设定主副服务器
参数设置 UART-TTL(Mini-USB接头形式)连接配置
壳体材料 塑料外壳
尺寸重量 长 168mm,宽 93mm,高 60mm,重量 0.35kg
使用环境 室外,温度-40℃-+85℃,相对湿度 95%(40℃士 2℃无凝露)
执行标准 GB/T 13606-2007(国标) JJF 1401--2013(国标)

下载类目 下载链接
无线振弦采集仪器产品说明书
